人造板理化性能深度解析 从吸水厚度膨胀率到甲醛释放量的全面评估

人造板作为木材高效利用的重要产品，广泛应用于家具制造、室内装修和建筑领域。其理化性能直接决定了产品的使用寿命、安全性和环保等级。本文系统梳理人造板的关键理化性能指标，涵盖物理性能与化学性能两大维度，为生产质控与消费者选购提供参考。

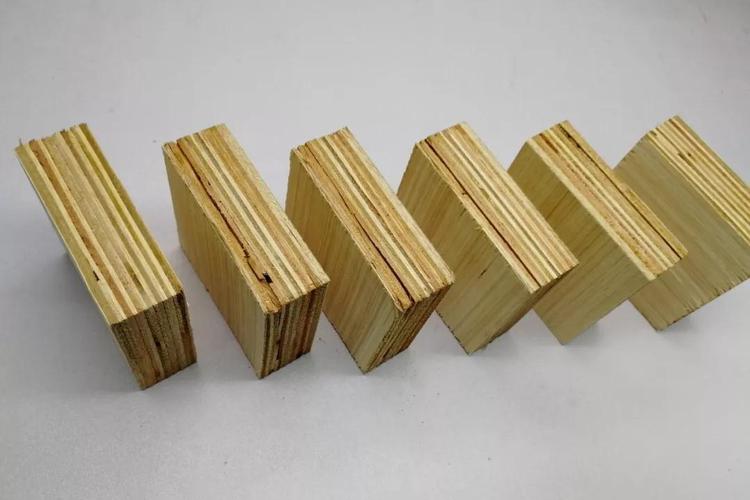

一、物理性能：尺寸稳定性与力学强度

1. 吸水厚度膨胀率（TS）
这是衡量人造板耐水性的核心指标。将试样浸水一定时间后，其厚度增加百分比即为TS值。纤维板、刨花板等吸湿后易膨胀，高湿环境易导致板材变形、饰面开裂。国标GB/T 17657规定了测试方法。通常，防潮型板材要求TS≤8%（24h浸水），普通型则允许更高值。降低TS的途径包括：使用防水剂（石蜡乳液）、优化热压工艺提高密度、以及采用乙酰化或热处理改性。

2. 内结合强度（IB）
反映板材内部纤维或刨花之间的胶合牢固程度。IB过低会导致板材分层、边缘松散。测试时对试样施加垂直于板面的拉伸力直至破坏。IB值与施胶量、热压温度及原料形态密切相关。例如，中密度纤维板（MDF）的IB通常≥0.6MPa，高品质产品可达1.0MPa以上。

3. 静曲强度（MOR）与弹性模量（MOE）
表征板材抵抗弯曲变形的能力。MOR指试样在弯曲破坏时的最大应力，MOE则反映刚度。这两个指标受板材密度、纤维形态和胶粘剂类型影响显著。定向刨花板（OSB）因刨花定向铺装，顺纹方向MOR可达40MPa以上，远高于普通刨花板。

4. 握螺钉力
衡量板材对螺钉的固定能力，分为板面握钉力和板边握钉力。密度过低或内部结构松散会导致握钉力不足，影响家具连接强度。通常要求板面握钉力≥1000N，板边≥600N（视板种而异）。

5. 密度与密度偏差
密度直接影响板材的力学性能和加工性能。密度过高会增加成本且易导致脆性；过低则强度不足。同一张板内密度偏差过大，会造成局部性能不均，引起变形。一般MDF密度为650-800kg/m³，刨花板为550-750kg/m³。

二、化学性能：环保与耐久性

1. 甲醛释放量
这是人造板最受关注的化学指标。甲醛主要来自脲醛树脂（UF）胶粘剂的水解。我国现行GB 18580-2017规定，室内用人造板及其制品甲醛释放限量值为0.124mg/m³（气候箱法），标识为E1级。更高环保等级如E0级（≤0.050mg/m³）和ENF级（≤0.025mg/m³）已在家具和地板行业推广。降低甲醛释放的技术包括：使用低甲醛摩尔比的UF树脂、添加甲醛捕捉剂、采用MDI胶或大豆胶等无醛胶粘剂、以及后期氨处理或真空脱除。

2. 总挥发性有机化合物（TVOC）释放
除甲醛外，板材可能释放苯系物、萜烯类等VOCs。来源包括木材自身抽提物、胶粘剂中的有机溶剂以及添加剂。TVOC释放量过高会引起室内空气异味和健康风险。检测方法与甲醛类似，采用气候箱法采集后经GC-MS分析。优化热压参数和原料清洁度可有效控制TVOC。

3. 耐候性与老化性能
户外用或潮湿环境用人造板需评估其耐老化性能，包括干湿循环后的强度保留率、颜色稳定性等。酚醛树脂（PF）胶合板因胶层耐水耐候，在室外条件下表现优异；而UF胶产品仅限室内使用。防腐处理和防霉处理也属于化学性能改良范畴，可延长板材在特殊环境中的使用寿命。

4. 阻燃性能
对于公共建筑和交通工具内饰，人造板需满足阻燃要求。通过添加阻燃剂（如磷酸铵、硼酸）或使用阻燃胶粘剂，可提高极限氧指数（LOI）和降低热释放速率。阻燃板的理化性能需兼顾阻燃效率与力学强度损失，往往需要在配方和工艺上取得平衡。

三、性能测试与标准体系

人造板理化性能测试依据GB/T 17657《人造板及饰面人造板理化性能试验方法》等国家标准，涵盖取样、状态调节、各项指标的具体操作。常用设备包括万能力学试验机、恒温水浴箱、气候箱、分光光度计等。建立出厂检验与型式检验制度，定期比对第三方检测数据，是保证产品一致性的关键。

四、

人造板的理化性能是一个多指标耦合的系统，物理性能决定其作为结构材料的可靠性，化学性能则关乎人居健康与环境安全。随着无醛添加、防潮阻燃等功能化技术的进步，人造板正从“合格”迈向“高性能”。消费者在选购时，应关注甲醛释放限量标识和关键物理性能检测报告，从而实现安全与耐用的双重保障。
